Hygienische Nockenriegel

Unser Sortiment an hygienischen Nockenschlössern

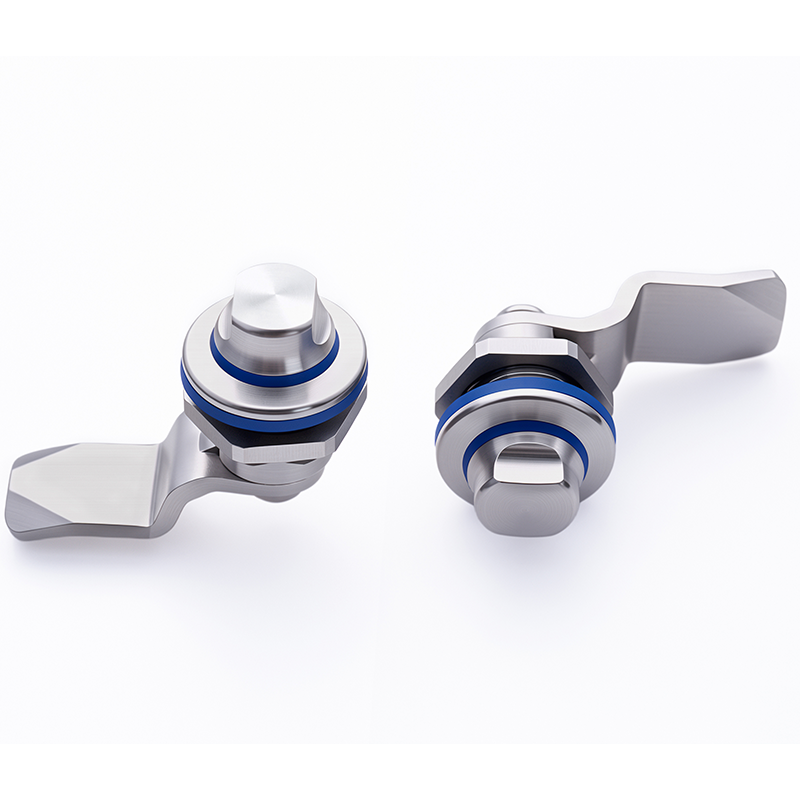

Hygienischer Nockenverschluss — CL-PRFlaggschiff aus 316L · Entspricht EHEDG & 3-A · IP69K / NEMA 4X

Die hygienischen Nockenverschlüsse von VAYTRON sind Vierteldrehverschlüsse aus Edelstahl für Geräte der Lebensmittel-, Getränke-, Pharma- und Reinigungsindustrie. Eine 90°-Drehung zieht die Nockenzunge fest hinter die Abdeckung. Abgerundete, spaltfreie Gehäuse mit einer Oberflächenrauheit von Ra CL-PR).

Was ein hygienischer Nockenverschluss leistet und warum ein Standardverschluss nicht ausreicht

Bei hygienischen Maschinen stellt jeder Türverschluss eine potenzielle Kontaminationsquelle dar. Ein herkömmlicher industrieller Nockenverschluss – mit scharfen Übergängen, freiliegenden Gewindegängen und einem unversiegelten Spalt hinter der Abdeckung – fängt Produktrückstände, Wasser und Reinigungschemikalien auf und lässt sich bei der Reinigung nicht zuverlässig säubern. "Tote Zonen" sind genau das, wonach Hygieneprüfer suchen.

Ein hygienischer Nockenverschluss verschließt die Fallen. Eine Vierteldrehung (90°) dreht den Nocken hinter der Abdeckung und zieht die Tür fest gegen die Dichtung. Dichtungsringe ober- und unterhalb des Stifts halten Feuchtigkeit und Reinigungsmittel vom Mechanismus fern. Dadurch entsteht kein Metall-auf-Metall-Kontakt, der Betrieb läuft leise und der Verschleiß ist gering. Das abgerundete, spaltfreie Gehäuse weist Oberflächen mit einer Rauheit von Ra

Normen und Zertifizierungen und ihre jeweilige Bedeutung

Käufer von hygienischen Türverschlüssen wählen ihre Produkte anhand von Standards aus. Wir geben ehrlich an, welche Standards für welches Modell gelten – wir geben keine pauschalen Bewertungen an, die ein Produkt nicht erfüllt.

Wählen Sie den richtigen Nockenverschluss.

• Material - Die 316L (CL-PR) ist das Flaggschiff für aggressive Reinigungsanwendungen, Chloride, Salzlösungen und saure Reiniger; SUS304 (SS304) ist eine kostengünstigere Option für weniger korrosive oder kostensensible Hygieneanwendungen. Siehe 304 vs 316LDie
• Antrieb / Werkzeugkopf — Der SS304 bietet Antriebe vom Typ PR, Typ TR und Typ SQ; wählen Sie den Antrieb passend zu Ihren Anlagenwerkzeugen, Schlüsselstandards und Zugangskontrollsystemen.
• Nockenversatz / Griff (BH) — Wählen Sie den Nockenversatz für den Spalt zwischen der Verriegelungsfläche und dem Rahmen hinter der Platte: SS304 deckt BH 2 bis 45 mm ab; CL-PR deckt BH 0 bis 42 mm ab.
• Dichtung und Temperatur Beide Varianten verwenden blaue, FDA-konforme H-NBR- und VMQ-Silikondichtungen (erkennbar an der Farbe). Beim SS304 ist der äußere H-NBR-Ring für Temperaturen von -25 bis +150 °C und der innere VMQ-Silikonring für Temperaturen von -60 bis +200 °C ausgelegt.
• Beenden — eine spaltfreie, durchgehend bearbeitete, hygienische Oberfläche mit einer Rauheit von Ra

Spezifikationen auf einen Blick

Wo sie verwendet werden

Warum von VAYTRON beziehen?

VAYTRON bearbeitet seit 2007 Präzisions-Edelstahl und konzentriert sich seit 2018 auf hygienisches Design. Wir arbeiten mit über 80 CNC-Maschinen und führen Endbearbeitungen und Versiegelungen im eigenen Haus durch. Auf Anfrage liefern wir OEM- und kundenspezifische Varianten – Antriebsart, Nockenwellenversatz, Oberflächenbeschaffenheit und Kennzeichnung – mit Materialprüfbericht (MTR) und 3-A/FDA-Dokumentation zur Unterstützung Ihrer Hygiene-Audits. Flexible Mindestbestellmengen und kurze Lieferzeiten sind selbstverständlich.

Häufig gestellte Fragen

Soll ich 316L (CL-PR) oder SUS304 (SS304) wählen?

Wählen Sie 316L CL-PR für aggressive Reinigungsanwendungen, Chloride, Salzlösungen und saure Reiniger, wie sie typischerweise in offenen Lebensmittel- und Pharmaanlagen vorkommen; SUS304 SS304 ist eine kostengünstigere Option für trockenere oder weniger korrosive hygienische Anwendungen.

Gibt es eine IP-Schutzart?

Das Modell CL-PR ist gemäß IP69K / NEMA 4X für die Hochdruckreinigung aus nächster Nähe zertifiziert. Das Modell SS304 ist wasser- und staubdicht mit doppelter Dichtung für die Reinigung ausgelegt; eine offizielle IP-Schutzart wird nicht veröffentlicht – bitte fordern Sie Testdaten an, falls Ihre Spezifikation einen Schutzartwert erfordert.

Welchen Antrieb soll ich verwenden – PR, TR oder SQ?

Wählen Sie den Antrieb, der zu Ihren Werkzeugen und den wichtigsten Standards im gesamten Werk sowie Ihren Anforderungen an Zugangskontrolle oder Manipulationsschutz passt.

Wie wähle ich den Nockenwellenversatz (BH) aus?

Passen Sie den Nockenversatz an den Spalt zwischen der Verriegelungsfläche und dem Rahmen hinter der Platte an. Teilen Sie uns Ihre Plattenstärke und Griffigkeit mit, und wir empfehlen Ihnen einen passenden Wert.

Entsprechen sie den Anforderungen von 3-A und EHEDG?

Beide Modelle entsprechen den 3-A-Hygienegrundsätzen und bestehen aus FDA-konformen Materialien; das CL-PR-Modell erfüllt zusätzlich die EHEDG-Grundsätze. Dokumentation ist auf Anfrage erhältlich.

Können Sie kundenspezifische Lösungen anbieten oder OEM-Produkte liefern?

Ja – wir passen Antriebstyp, Nockenwellenversatz, Oberflächenbeschaffenheit und Kennzeichnung an Ihr Gehäuse an, inklusive MTR-Rückverfolgbarkeit und FDA-Siegeldokumentation für Ihre Audits.
