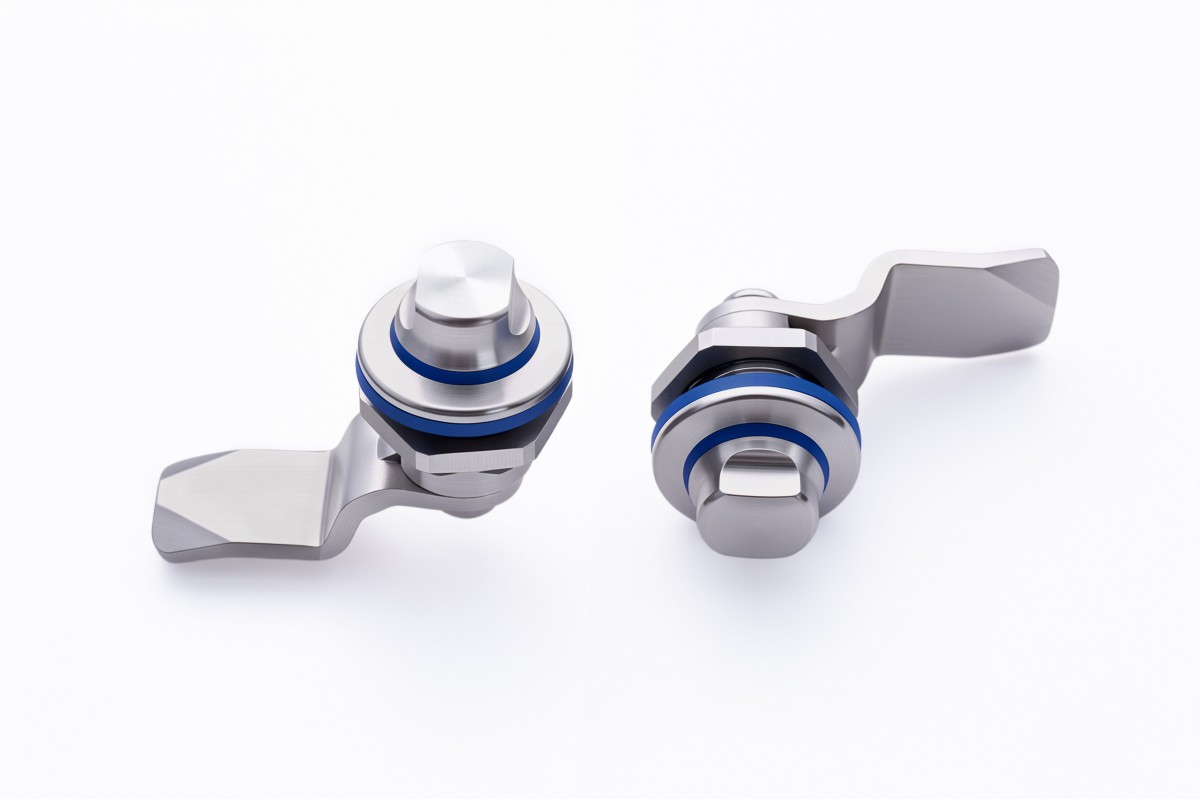

CL-PR-Verriegelung im Hygienic Design

Verriegelung aus Edelstahl im Hygienic Design, ausgelegt nach den Konstruktionsprinzipien von EHEDG und 3-A.

Die CL-PR-Verriegelung ist für Gehäuse in der Lebensmittel-, Getränke- und Pharmaindustrie vorgesehen. Abgerundete, geschlossene Flächen reduzieren schwer zugängliche Bereiche, in denen sich Rückstände ansammeln können, und erleichtern die Reinigung. Der Dichtring an der Betätigungsseite unterstützt die Abdichtung der Montagebohrung.

Material:	Edelstahl A4L-AISI 316L (1.4404)
Dichtungsmaterial:	FDA-konformes blaues Elastomer HNBR/VMQ
Oberfläche:	Ra
Einhaltung:	Nach den Konstruktionsprinzipien von EHEDG und 3-A ausgelegt; die eingesetzten Dichtungswerkstoffe sind FDA-konform.

Kontaktieren Sie uns CAD-Modell

Produktdetails

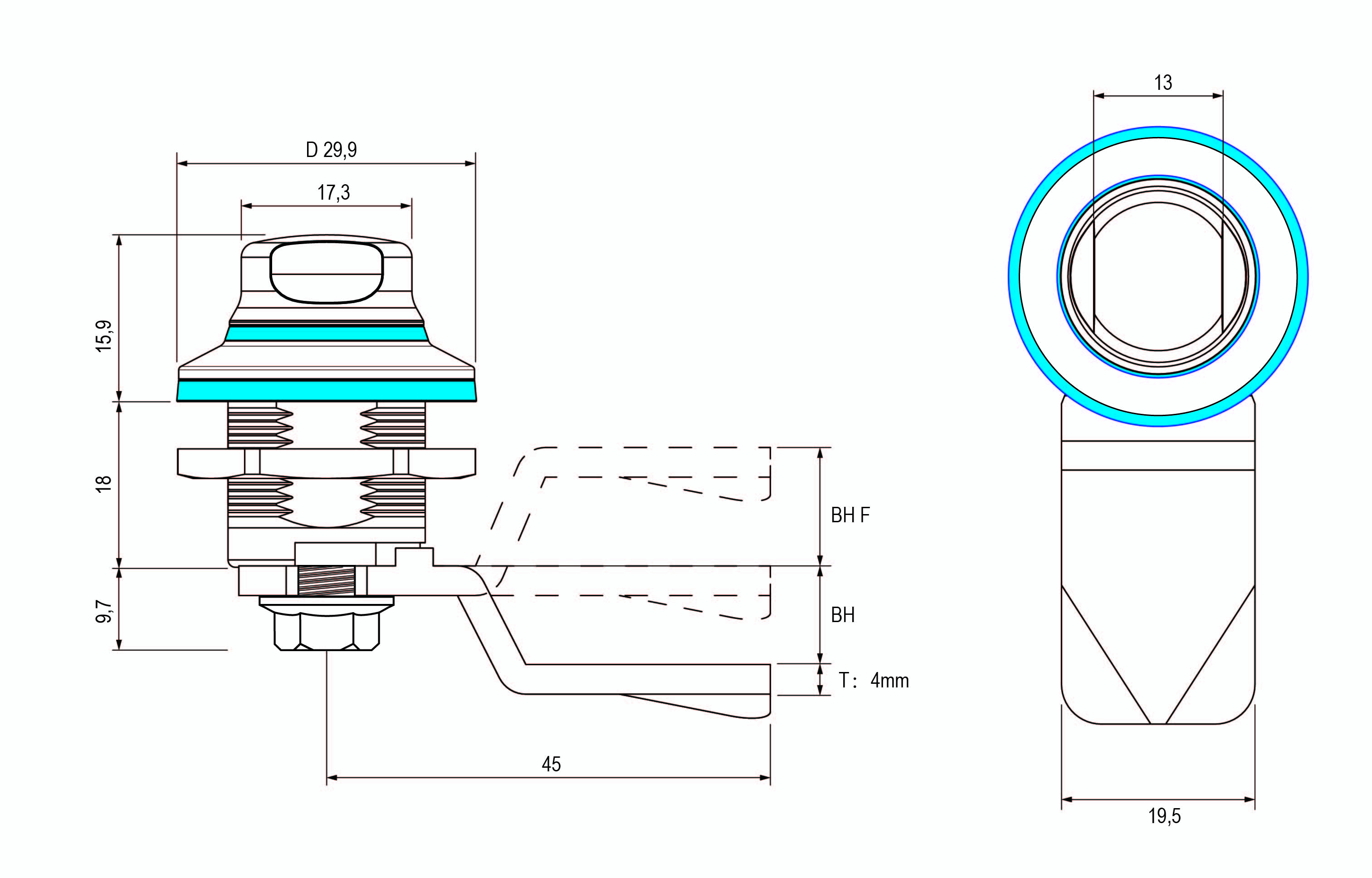

Technische Zeichnung & Abmessungen

Hygienische Konstruktion – Nockenschloss – Abmessungen – Technische Zeichnung

Teilenummer	BH
CL-PR-T4-BH12F	12F
CL-PR-T4-BH10F	10F
CL-PR-T4-BH8F	8F
CL-PR-T4-BH6F	6F
CL-PR-T4-BH4F	4F
CL-PR-T4-BH2F	2F
CL-PR-T4-BH0	0
CL-PR-T4-BH2	2
CL-PR-T4-BH4	4
CL-PR-T4-BH6	6
CL-PR-T4-BH8	8
CL-PR-T4-BH10	10
CL-PR-T4-BH12	12
CL-PR-T4-BH14	14
CL-PR-T4-BH16	16
CL-PR-T4-BH18	18
CL-PR-T4-BH20	20
CL-PR-T4-BH22	22
CL-PR-T4-BH24	24
CL-PR-T4-BH26	26
CL-PR-T4-BH28	28
CL-PR-T4-BH30	30
CL-PR-T4-BH32	32
CL-PR-T4-BH33	33
CL-PR-T4-BH34	34
CL-PR-T4-BH35	35
CL-PR-T4-BH36	36
CL-PR-T4-BH37	37
CL-PR-T4-BH38	38
CL-PR-T4-BH39	39
CL-PR-T4-BH40	40
CL-PR-T4-BH41	41
CL-PR-T4-BH42	42

Entwickelt für ultrahygienische Umgebungen

Die Verriegelung verriegelt durch eine auf 90° begrenzte Drehung der Betätigung. Dabei wird der Riegel in die Schließposition hinter dem Rahmen bewegt. Abgerundete, geschlossene Flächen und der Dichtring an der Betätigungsseite erleichtern die Reinigung und unterstützen die Abdichtung der Montagebohrung.

Technische Merkmale und Vorteile

Hochwertige Materialintegrität: Präzisionsgefertigt aus Edelstahl 1.4404 (AISI 316L). Die Werkstoffausführung eignet sich für regelmäßige Nassreinigung und CIP-Anwendungen.

Doppelbarriere-Dichtungssystem: Ausgestattet mit gut sichtbaren blauen, FDA-konformen Dichtungen aus HNBR und VMQ. Ein Dichtring an der Betätigungsseite und eine interne Wellenabdichtung schützen vor Flüssigkeitseintritt; die konkrete Schutzart hängt von Einbau und Gehäuseausführung ab.

Ultra-glatte Oberfläche (Ra＜0,8µm): Die glatte, geneigte Betätigungsfläche erleichtert das Abfließen von Reinigungsmedien und reduziert Bereiche, in denen Rückstände haften können.

Vibrationsresistente Einrastfunktion: Die robuste Verbindung zwischen Riegel und Betätigungswelle ermöglicht eine gleichmäßige Kompression der Gehäusedichtung an Schaltschränken, Maschinentüren und Verkleidungen.

Vollständige Rückverfolgbarkeit: Um den strengen behördlichen Prüfungen gerecht zu werden, werden jeder Großlieferung ein umfassender Materialprüfbericht (MTR) und Rohstoffzertifikate beigefügt.
