Hygienische Designkomponenten und -teile
Was ist hygienisches Design?
Wenn wir von hygienischem Design sprechen, meinen wir nicht nur glänzenden Edelstahl. Es geht um ein gutes Gefühl.
In einer Produktionslinie für Lebensmittel oder Pharmazeutika unter hohem Druck kann selbst die kleinste Nachlässigkeit – ein winziger Riss in einer Schweißnaht, eine schwer zugängliche scharfe Kante oder ein rauer Schraubenkopf – zu einem idealen Nährboden für Bakterien werden. Lässt sich die Stelle nicht leicht reinigen, kann die Produktsicherheit nicht gewährleistet werden. Das ist der Kern des hygienischen Designs: Was nicht leicht zu reinigen ist, birgt ein Risiko.
In einer Produktionslinie für Lebensmittel oder Pharmazeutika unter hohem Druck kann selbst die kleinste Nachlässigkeit – ein winziger Riss in einer Schweißnaht, eine schwer zugängliche scharfe Kante oder ein rauer Schraubenkopf – zu einem idealen Nährboden für Bakterien werden. Lässt sich die Stelle nicht leicht reinigen, kann die Produktsicherheit nicht gewährleistet werden. Das ist der Kern des hygienischen Designs: Was nicht leicht zu reinigen ist, birgt ein Risiko.
Wie wir für "Null Risiko" bauen
Bei Weichuang gehen wir bei jeder Komponente nach vier einfachen, menschenzentrierten Prinzipien vor:
Reibungslosigkeit bedeutet Sicherheit: Bakterien lieben raue Oberflächen. Während der Industriestandard bei Ra 0,8 liegt, verwenden wir unsere Präzisionsdrehmaschinen, um unsere Schrauben und Muttern auf Ra 0,5 zu bringen. Dadurch wird die Oberfläche so glatt, dass sich Biofilme nicht mehr so leicht am Metall festsetzen können.
Keine Verstecke: Wir eliminieren „tote Winkel“. Das bedeutet: keine scharfen 90-Grad-Ecken und keine freiliegenden Gewinde, in denen sich Essensreste oder Medikamente festsetzen können. Jede Kurve ist so gestaltet, dass sie mit einem Reinigungsspray erreicht werden kann.
Materialien, die lange halten: Wir verwenden Edelstahl 316L. Warum? Weil er selbst härtesten Chemikalien und Hochtemperatur-Dampfreinigung standhält, ohne mit der Zeit zu rosten oder Lochfraß zu entwickeln.
Das „Blue Seal“-Versprechen: Wir verwenden leuchtend blaue, FDA-konforme Siegel (HNBR). Die blaue Farbe dient nicht nur der Optik – sie sorgt dafür, dass Ihr Qualitätskontrollteam sofort erkennt, wenn sich ein winziges Stück des Siegels ablöst, vor dem Hintergrund des weißen oder grünen Materials der Lebensmittel.
Der Ingenieurstandard: Warum die Einhaltung unabdingbar ist
In einer Produktionslinie mit hoher Kapazität sind die Kosten einer einzigen „Schwachstelle“ nicht nur eine fehlerhafte Charge; sie bedeuten einen totalen Verlust des Verbrauchervertrauens und eine katastrophale Gefährdung der Lebensmittelsicherheit.
Internationale Standards bilden die Grundlage für die Risikominderung. Bei Weichuang gehen wir über diese Anforderungen hinaus, indem wir integrieren EHEDG, 3-A, Und FDA Wir integrieren diese Protokolle in unsere Kernfertigungs-DNA – um sicherzustellen, dass jede von uns hergestellte Komponente zu einer sichereren und effizienteren CIP-Umgebung (Clean-in-Place) beiträgt.
EHEDG: Die Wissenschaft der mechanischen Reinigungsfähigkeit
Europäische Gruppe für Hygienetechnik und -design (EHEDG) ist die weltweit führende Autorität auf dem Gebiet der Geometrie von Sanitäranlagen. Seit ihrer Gründung im Jahr 1989 hat sie die Beseitigung von „Toträumen“, in denen sich Krankheitserreger vermehren, standardisiert.
Der Weichuang-Vorteil: Wir wenden EHEDG-Prinzipien (wie Doc 8 und Doc 13) an, um sicherzustellen, dass unsere Teile die für eine optimale Reinigung erforderlichen Radien (typischerweise > 6 mm) und nahtlosen Übergänge aufweisen. Durch die Kombination dieser Geometrien mit unserer hochglanzpolierten Oberfläche (Ra 0,8) verhindern wir, dass sich Bakterien mechanisch an der Oberfläche festsetzen können, wodurch der Einsatz von Chemikalien und Wasser bei der Reinigung deutlich reduziert wird.
3-A Hygienestandards: Integrität in der Automatisierung
3-A Sanitary Standards, Inc. (3-A SSI) ist eine unabhängige, gemeinnützige Organisation mit Sitz in den USA, die Standards für Ausrüstung in der Milch-, Lebensmittel- und Pharmaindustrie definiert. Ihr Fokus liegt darauf, sicherzustellen, dass alle produktberührenden Oberflächen für die automatisierte Reinigung und die manuelle Inspektion leicht zugänglich sind.
Der Weichuang-Vorteil: Gemäß 3-A ist eine minimale Oberflächenrauheit von Ra 0,8 µm erforderlich. Durch die Fertigung unserer hygienischen Schrauben und Muttern nach dem Standard Ra 0,5 übertreffen wir die 3-A-Anforderungen und bieten unseren Kunden ein Höchstmaß an Sicherheit. Unsere Hardware ist für eine schnelle Demontage und vollständige Flüssigkeitsableitung ausgelegt und erfüllt somit die 3-A-Vorgabe, Verbrauchsmaterialien vor Kreuzkontamination zu schützen.
FDA: Materialsicherheit und chemische Reinheit
Die US-amerikanische Lebensmittel- und Arzneimittelbehörde (FDA) Sie regelt die Sicherheit von Materialien, die in direkten Kontakt mit Lebensmitteln und Getränken kommen. Für einen Hardware-Spezialisten ist dies die entscheidende Norm für Elastomere und Beschichtungen.
Der Weichuang-Vorteil: Wir garantieren, dass 100 % unserer Dichtungskomponenten – insbesondere unsere gut sichtbaren blauen HNBR- und EPDM-Dichtungen – der FDA-Vorschrift CFR 21.177 entsprechen. Dies gewährleistet, dass unsere Dichtungen als „Generally Recognized as Safe“ (GRAS) gelten und somit keine giftigen Chemikalien, Aromen oder Partikel in Ihre Produktionslinie abgeben, selbst bei Kontakt mit Hochtemperaturdampf oder aggressiven Fettsäuren.
Die Vaytron Hygienic Serie: Ingenieurskunst ohne Kompromisse
„Jede Komponente unserer Hygienic Design-Produktfamilie ist so konstruiert, dass die versteckten Kosten von Verunreinigungen eliminiert werden. Durch die Kombination von Edelstahl 316L mit gedrehten Oberflächen (Ra 0,5) und einer totraumfreien Geometrie erreichen wir eine Dichtigkeit, die Standardteile nicht bieten können. Unsere Konstruktionsphilosophie gewährleistet zuverlässigen Anpressdruck und vollständige Flüssigkeitsableitung, wodurch sich Ihre Reinigungszeit um bis zu 25 % reduziert und Ihre langfristigen Betriebskosten deutlich gesenkt werden.“

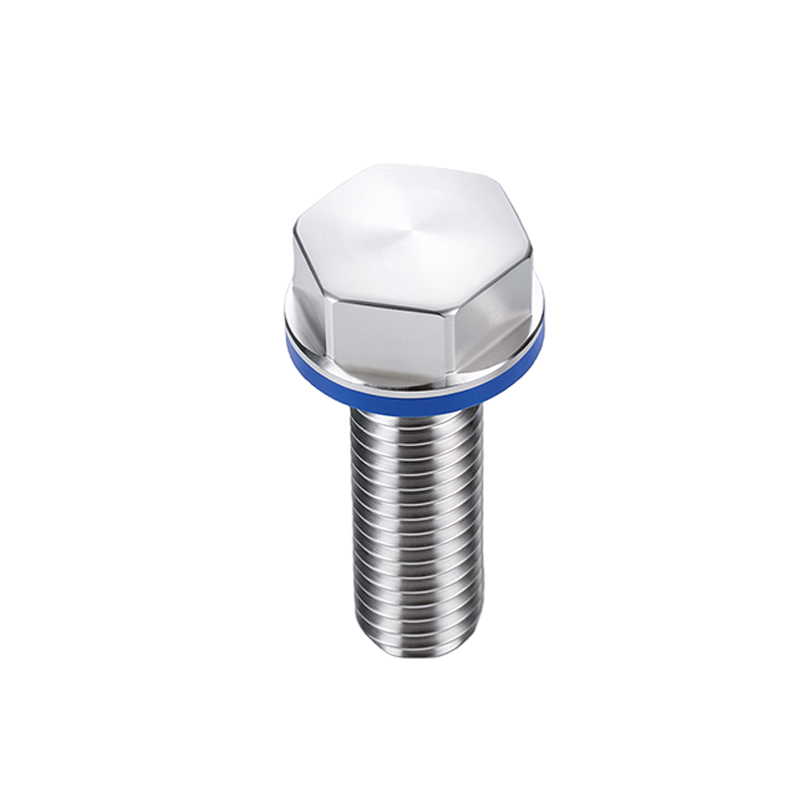

Hygienische Schrauben

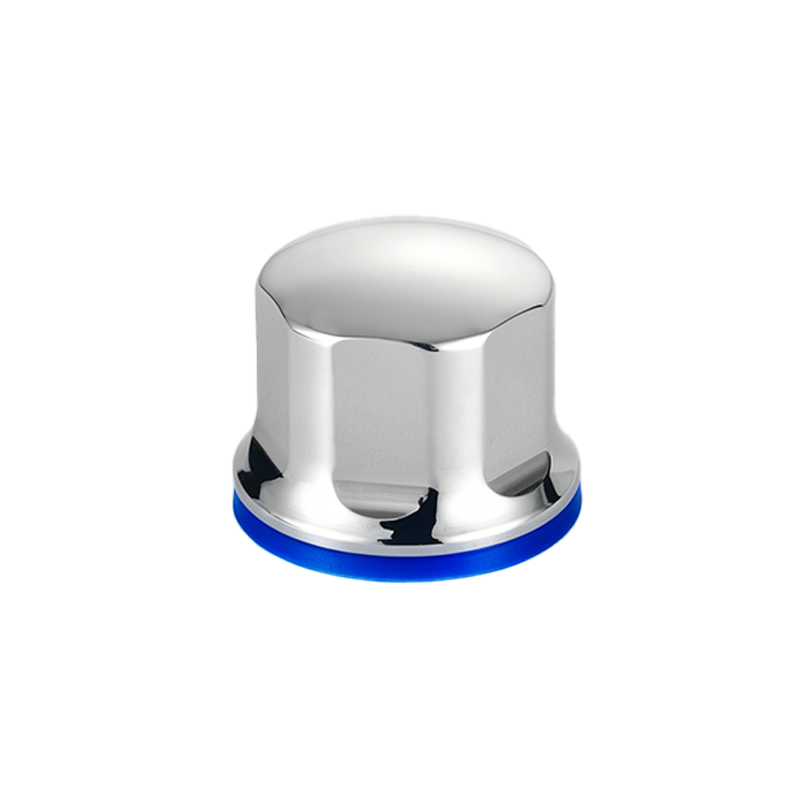

Hygienische Nüsse

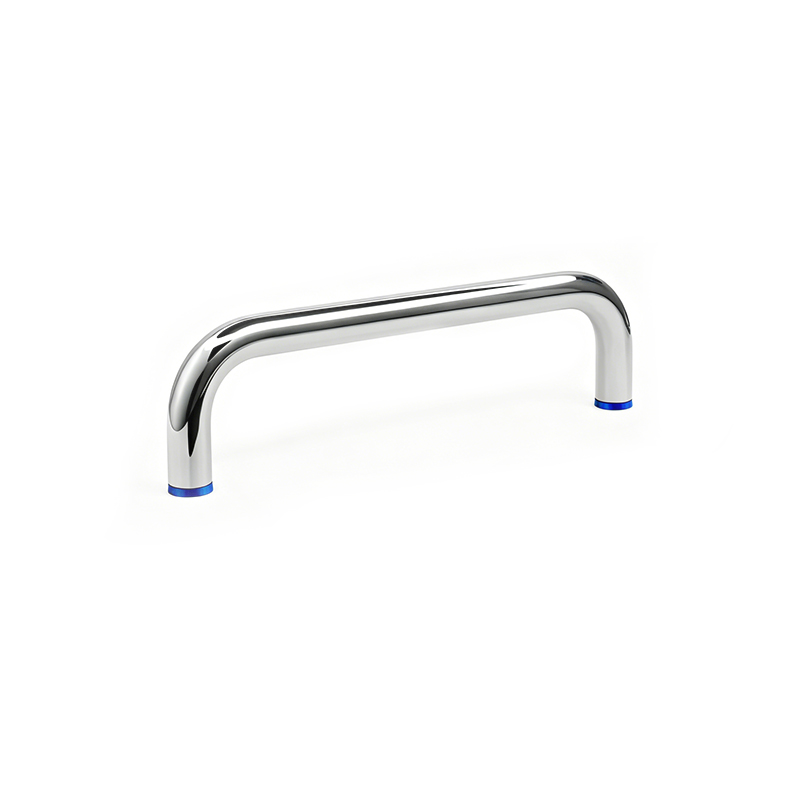

Hygienische Griffe
Hygienische Knöpfe

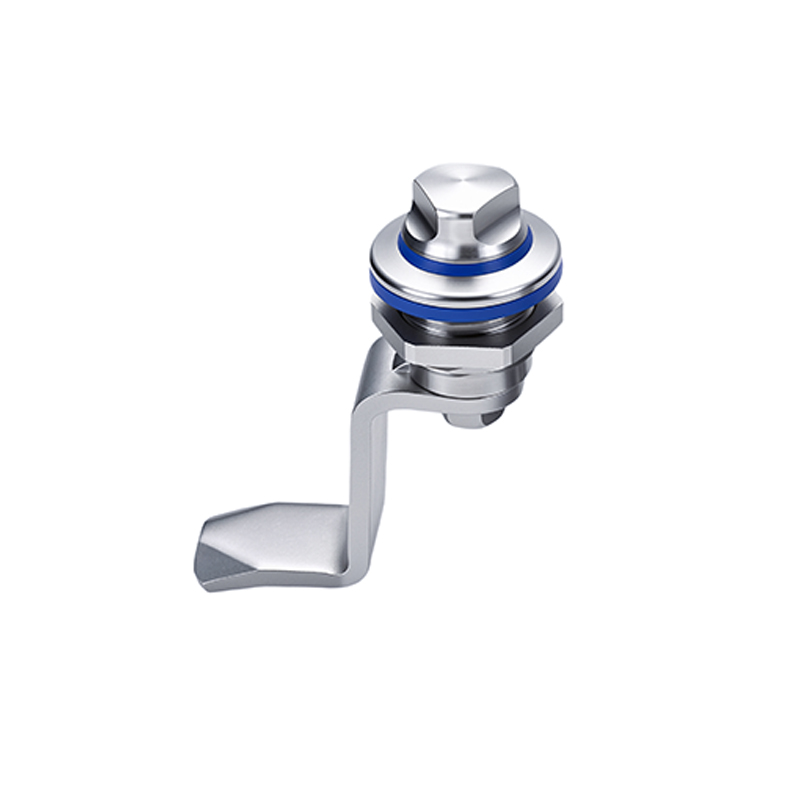

Hygienische Verschlüsse

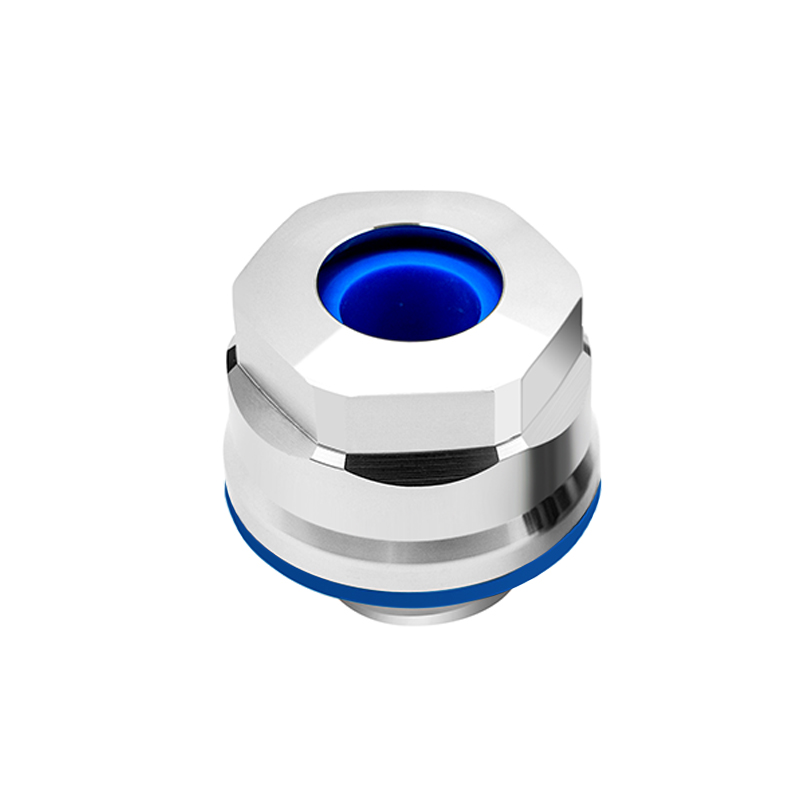

Hygienische Kabelverschraubungen
Optimierung Ihrer Produktion für Lebensmittel- und Pharmasicherheit
„Die Entwicklung von Systemen für aseptische Umgebungen erfordert mehr als nur Bauteile – sie erfordert Präzision. Wir bei Weichuang helfen Ingenieuren, gängige Kostenfallen im Maschinenbau zu vermeiden, indem wir detaillierte Oberflächendaten und Materialrückverfolgbarkeit für jede Komponente bereitstellen.“
"5 kritische Faktoren für die Konstruktion aseptischer Maschinen"
"Technischer Leitfaden für Ingenieure und Konstrukteure"
Optimierung Ihrer Produktion für Lebensmittel- und Pharmasicherheit
-
Warum hygienisches Design?
-
Die wirtschaftlichen und betrieblichen Vorteile hygienischen Designs
-
Die rechtlichen und regulatorischen Grundlagen des hygienischen Designs
-
Kernanforderungen an die hygienische Gestaltung
-
Globale Partnerschaften zur Einhaltung der Vorschriften für hygienisches Design

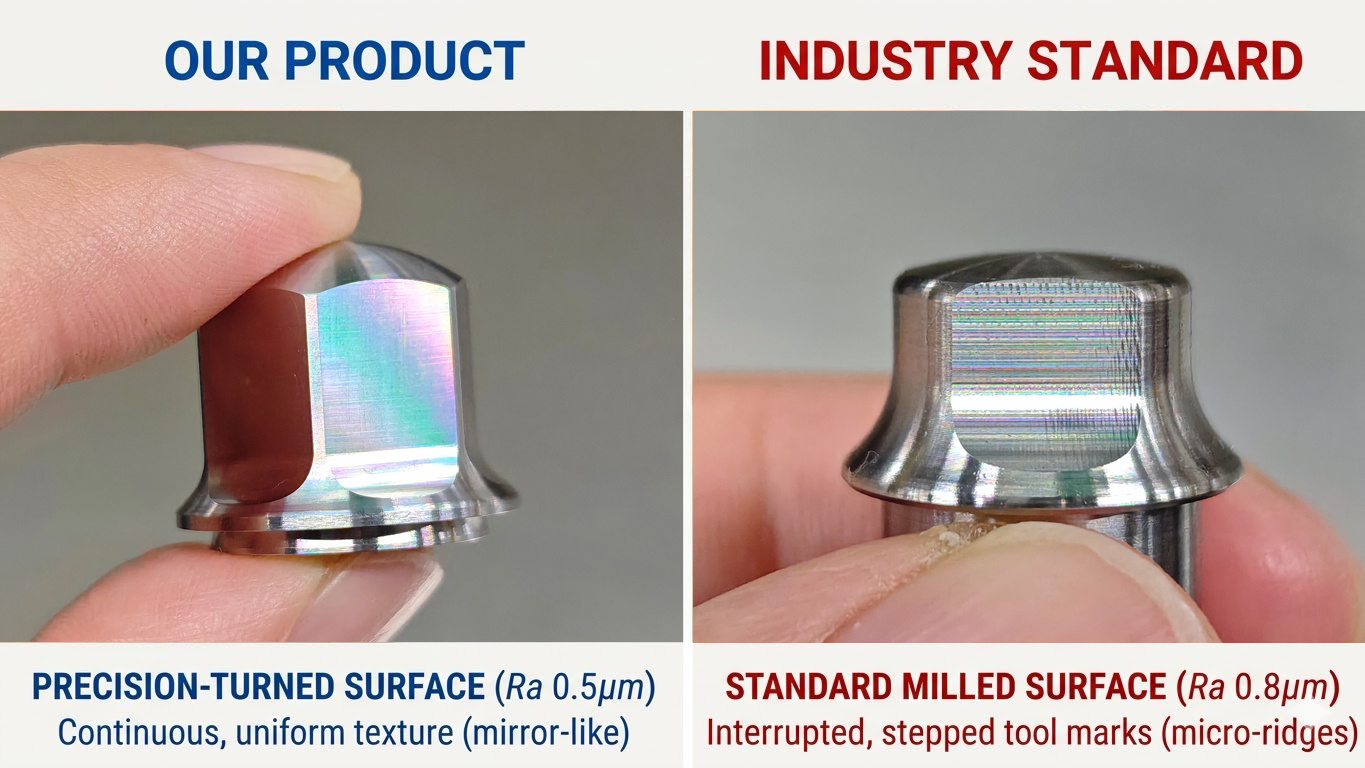

Oberflächenrauheit: Jenseits des Standards Ra 0,8 µm – Ra 0,5 ist der neue Maßstab für hygienische Befestigungselemente
Dichtungstechnologie: Schutz der Integrität Ihres Prozesses
In der Hygienetechnik ist die Dichtung der kritischste Schwachpunkt. Eine mangelhaft konstruierte Dichtung erzeugt Mikrospalten, die Bakterien ideale Wachstumsbedingungen bieten. Bei Weichuang basiert unsere Dichtungsphilosophie auf absoluter Dichtheit – wir gewährleisten, dass Produktrückstände und Reinigungsflüssigkeiten nicht in das Innere der Baugruppe eindringen können.
Die Wissenschaft der Vorspannung und Kompression
Eine zuverlässige Abdichtung hängt nicht nur vom Material ab, sondern auch von der Passform. Unsere Dichtungseinbauräume sind so konstruiert, dass sie eine spezifische Vorspannung gewährleisten. Dadurch wird Folgendes sichergestellt:
• Lückenloser Kontakt: Die Dichtung wird fest gegen die Metalloberfläche gepresst, sodass kein Raum für das Eindringen von Bakterien bleibt.
• Langlebigkeit des Materials: Wir berechnen die exakte Kompression, die erforderlich ist, um eine Abdichtung zu erzeugen, ohne das Elastomer zu überbeanspruchen und so vorzeitige Rissbildung oder ein Ablösen des Materials zu verhindern.
Statische vs. dynamische Dichtungslösungen
Wir kategorisieren unsere Dichtungskomponenten anhand ihrer mechanischen Funktion in Ihren Anlagen:
• Statische Dichtungen (Oberflächenschutz): Diese Dichtungen werden gegen Montageflächen (z. B. die Basis einer Hygieneschraube oder einen Schrankgriff) angedrückt. Um eine perfekte hermetische Verbindung zu gewährleisten, empfehlen wir, dass alle einander berührenden Metalloberflächen eine hohe Oberflächenglätte aufweisen. Während der Industriestandard bei Ra 0,8 µm liegt, bieten unsere gedrehten Oberflächen mit Ra 0,5 eine hervorragende Grundlage für statische Dichtungen.
• Bewegliche Dichtungen (Abstreifer & Gelenke): Diese Dichtungen, die in unseren verstellbaren Nivellierfüßen und Sternknöpfen verbaut sind, ermöglichen Bewegungen (Höhen- oder Winkelverstellung) bei gleichzeitig konstanter, vorgespannter Barriere. Die Abstreifer schieben während des Betriebs aktiv Schmutz von der beweglichen Welle weg.
Warum wir gut sichtbare blaue Elastomere verwenden
Alle Weichuang-Hygienedichtungen werden aus FDA-konformem blauem HNBR oder EPDM hergestellt.
• Chemische Beständigkeit: Entwickelt, um aggressiven CIP-Chemikalien und Hochtemperatur-Dampfsterilisation standzuhalten.
• Visuelle Erkennung: Die markante blaue Farbe stellt ein wesentliches Sicherheitsmerkmal dar – wenn eine Versiegelung beschädigt ist, sind alle Bruchstücke sofort auf den Lebensmitteln sichtbar, wodurch eine physikalische Kontamination der Produktionscharge verhindert wird.
Wartung und Lebenszyklusunterstützung: Dichtungen sind Verschleißteile, die regelmäßig überprüft werden müssen. Wir bieten umfassende Lebenszyklusunterstützung durch Ersatzdichtungssätze für unser gesamtes Produktsortiment und gewährleisten so, dass Ihre Geräte stets den EHEDG- und 3-A-Richtlinien entsprechen.
