Hygienischer Nockenverschluss aus Edelstahl SS304
Der hygienische SS304-Nockenverschluss ist ein Vierteldrehverschluss für Geräte in der Lebensmittel-, Getränke-, Pharma- und Reinigungsindustrie. Er ist aus Edelstahl SUS304 (1.4301) gefertigt, hat eine glatte Oberfläche (Ra
Technische Daten
| Verriegelungsstift und Gehäuse | Edelstahl SUS304 / 1.4301 (0Cr18Ni9), Ra |
| Äußere Gehäusedichtung | H-NBR, blau, -25 bis 150 °C, 85±3 Shore A, FDA-konform |
| Innen-/Stiftdichtung | VMQ-Silikon in Lebensmittelqualität, blau, -60 bis 200 °C, ~80 Shore A, FDA-konform |
| Verriegelungszunge und Kontermutter | Edelstahl SUS304 / 1.4301 |
| Befestigungsschraube | M6-Sechskant-Flanschschraube mit Gewindesicherung, Edelstahl SUS304, DIN 9621, mit Gewindesicherung |
| Laufwerkstyp | Typ PR / TR / SQ |
| Einhaltung | Entworfen nach 3-A-Hygieneprinzipien, FDA-konforme Materialien, RoHS |
Abmessungen (mm)
| D | H | T (Panel) | Nockenlänge | Nockenwellenversatz BH |
| 28 | 18 | 4 | 45 | 2–45 (Schritte) |

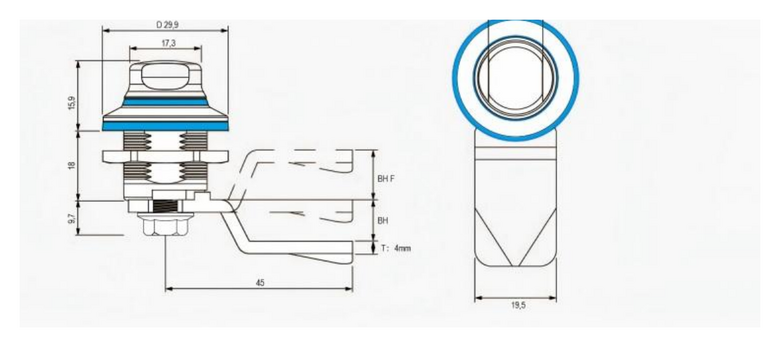

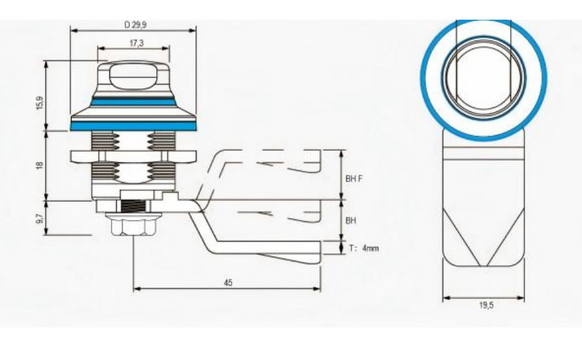

Technische Zeichnung
Anwendung: Pharmazeutische und Lebensmittelproduktion und -verpackung, medizinische Geräte, Reinraum- und Nassabdichtungsanlagen. Marke: VAYTRON · OEM verfügbar.
